Вертикальная шлаковая мельница CHAENG GRMS объединяет функции мелкого дробления, измельчения, сушки, выбора и транспортировки порошков, с преимуществами высокой эффективности измельчения, высокой сушки, легко регулируемой тонкостью, низким уровнем шума, низким потреблением энергии, простым процессом, малым истиранием и более дешевые эксплуатационные расходы.

Емкость :200 000 ~ 1 500 000 т / год
Удельная площадь поверхности :420 ~ 450 м² / кг
Диаметр шлифовального стола :2600 ~ 5600 мм

Материал через подающую трубку попал в центр шлифовальной плиты, а затем материалы наружу вокруг области шлифовальной плиты при центробежной силе, образуя определенный толстый слой слоя материала, в то же время материал был раздавлен числом вертикальных мельничных роликов.

Материалы, непрерывно перемещающиеся к внешнему краю шлифовальной плиты, от материалов шлифовальной плиты, поднимающихся горячим воздухом, которые поступают от ветрового кольца в вертикальную роликовую мельницу, через оболочку вертикальной роликовой мельницы в середину сепаратора, в этом курсе материалы и горячий газ получили полный теплообмен, вода быстро испаряется.

Сепаратор контролирует размер выпуска готовой продукции, превышающий указанный размер, отделяется и возвращается к пластине, в то время как соответствие требованиям тонкости подается через сепаратор в склад готовой продукции.

Slag Vertical Roller Mill/Вертикальная шлаковая мельница

Specifications

Модель Диаметр жерна (mm) Диаметр ролика(mm) Количество ролики (n) Мощность (kW) Производительность(t/h)
GRMR22.31 2200 1400 3 550 70
GRMR26.31 2600 1600 3 790 100
GRMR28.31 2800 1750 3 900 115
GRMR30.31 3000 1700 3 1000 120
GRMR32.31 3200 1500 3 1400 160
GRMR34.31 3400 1500 3 1600 180
GRMR36.41 3600 1600 4 1800 200
GRMR38.41 3800 1700 4 1900 230
GRMR40.41 4000 1800 4 2240 260
GRMR43.41 4300 1900 4 2500 310
GRMR46.41 4600 2060 4 3150 350
GRMR48.41 4800 2240 4 3350 390
GRMR50.41 5000 2360 4 3500 420
GRMR53.41 5300 2500 4 3800 470
GRMR56.41 5600 2600 4 4500 540
GRMR59.61 5900 2600 6 5000 610
GRMR63.61 6300 2700 6 6000 720

1. Сократить инвестиционные затраты, интеллектуальное управление

GRMS объединяет функции дробления, шлифовки, сушки, разделения и транспортировки, с компактной структурой, занимающей площадь примерно в 50% от площади шаровой мельницы. И он может быть проложен на открытом воздухе, так что стоимость инвестиций значительно снижается; он оснащен системой автоматического управления PLC / DCS, может осуществлять дистанционное управление и простоту управления.

slag grinding plant process/Вертикальная шлаковая мельница

2. Отрегулируйте тонкость в соответствии с требованиями

Новый эффективный сепаратор роторного сепаратора обеспечивает гибкую гибкость готовой поверхности в диапазоне 400 ~ 550 ㎡ / кг для удовлетворения различных требований заказчика к тонкости.

3. Потребляемая мощность на комплект GRMS составляет не более 30 кВт

Горизонтальный шлифовальный стол и конический шлифовальный валик принимаются, чтобы обеспечить материал для формирования стабильного слоя материала. Потребление энергии низкое, что позволяет сэкономить 30% - 40% по сравнению с системой измельчения мяча;

Модель

GRMS53.41 Вертикальная шлаковая мельница

GRMS46.41 Вертикальная шлаковая мельница

GRMS33.31 Вертикальная шлаковая мельница

Производиительность

150 90 45

Реальная производительность

160 105 55

Тонкость продукции (㎡/Kg)

430 430 430

Электрорасход оборудовании (KWh/t)

26.5 28.5 30

Электрорасход на системе(KWh/t)

35 37 42

Степень извлечения металла из-за тонну шлака (%)

0.2-0.3 0.2-0.3 0.2-0.3

4. Замечательная экономия энергии и защита окружающей среды, удобное обслуживание

Система находится в состоянии отрицательного давления, без перелива пыли. Окружающая среда является чистой, отвечающей требованиям охраны окружающей среды; благодаря поддержанию масляного цилиндра, поворот качающегося рычага для замены роликовой втулки и облицовочной плиты является удобным и быстрым, чтобы уменьшить потери времени.

5. Оригинальные запасные части для снижения заботы об обслуживании

Шлифовальные ролики, коромысло и другие запасные части во всей системе производятся CHAENG изначально, обеспечивая качество и значительно уменьшая заботы клиентов о том, где не найти запасные части.

Фотографии: шлифовальный ролик, установка для смазочного масла, шлифовальный валик, рокер, шлифовальный стол, ротор сепаратора

6. Скорость извлечения метана в тонну шлака

Специальная конструкция устройства для удаления железа может повысить скорость извлечения чугуна до 0,2-0,3%, так что производство тонны шлака может получить более высокий доход от металлов и избежать металлического явления «обогащения», уменьшить потребление изношенных деталей и снизить затраты на техническое обслуживание.

Инвестиция

Ссылаясь на инвестиционный доход GRMS46.41, сделанный CHAENG, можно узнать, что ежегодные выгоды могут достигать 18 000 000 юаней.

Great Wall Machinery собственная строительная годовая выработка 600 000 тонн руды порошковую линию возврата инвестиций (введена в эксплуатацию в апреле 2011 года)

Расчет инвестиций

Общий объем инвестиций 50 миллионов
Расчет стоимости

Расходы на сырье

70 юаней за тонну
 Производственные затраты (заработная плата,электроэнергия,уголь,плата за обслуживание и т. Д.)  50 юаней за тонну
Расчет прибыли Тонная прибыль × годовой объем производства 40 × 60 миллионов = 24 миллиона
Экономические выгоды Около 2 лет для восстановления всех инвестиций (в настоящее время в состоянии полной прибыли)
Минеральное качество Удельная площадь поверхности 500㎡ / кг
Показатель активности 7d

Может достигать около 100%

Индекс активности

GB выше S95



Вертикальной мельницы CHAENG применяется для строительства производственной линии GGBFS, например Индонезии, с производственной линией по производству порошка никеля 300 000 тонн в год. К настоящему времени CHAENG построила более 90 шлаковых вертикальных валковых мельниц, производящих линию в стране и за рубежом

Slag grinding plant

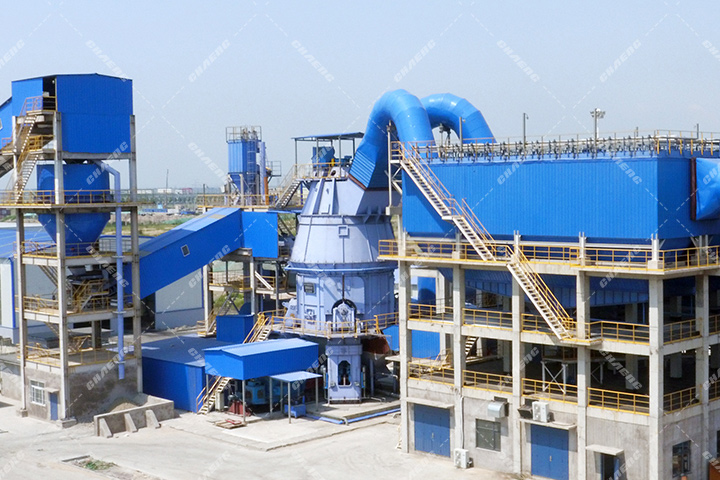

Фото: производственная линия по производству шлака в 600 000 тонн / год в провинции Хэбэй, Китай

Slag powder line

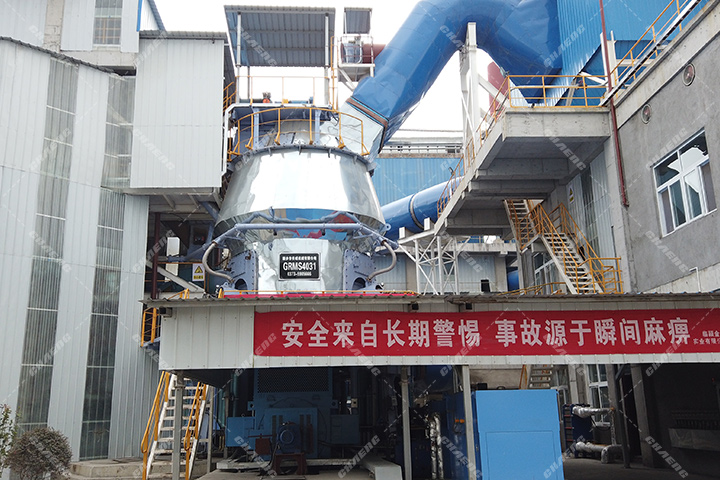

Изображение: вертикальная валковая мельница GRMS46.41, используемая в производственной линии по производству шлака в 600 000 тонн / год в провинции Гуандун, Китай

 Vertical Roller Mill

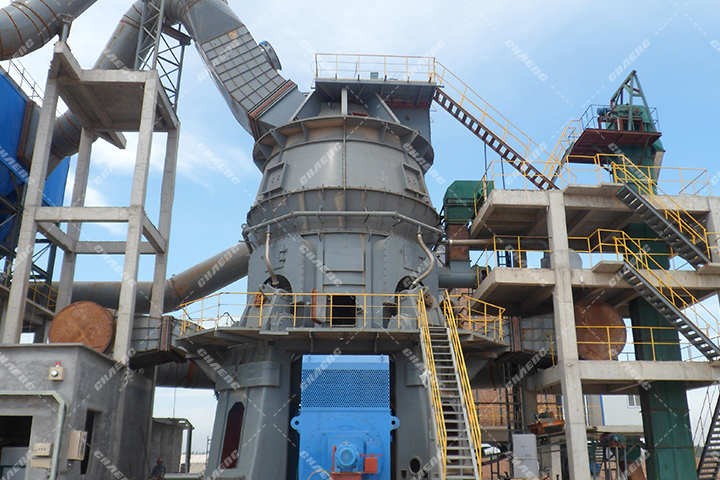

Картина: Добыча шлама в 600 000 тонн в год / 1 000 000 тонн / год линии по производству цемента в провинции Хэнань, Китай

GGBS plant

Изображение: вертикальная роликовая мельница GRMS, используемая в 300 000 тонн в год. Производственная линия GGBFS EPC

«Great-wall» предоставляет услуги EPC «под ключ», включая исследовательский отчет, инженерный дизайн, производство, инженер-строитель, монтаж и ввод в эксплуатацию и до достижения проектной мощности и производственного стандарта.

Вертикальная шлаковая мельница

O CHAENG

Основанная в 1958 году и расположенная в провинции Синьсян, провинция Хэнань, CHAENG с 60-летним опытом производства оборудования занимает площадь 330 000 м2, а ее годовая производственная стоимость составляет 1 млрд. Юаней. Компания специализируется на производстве трубных мельниц, вращающихся печей, вертикальных мельниц и крупнотоннажного литья, а также может выполнять проекты EPC по производству цемента, линии активной известковой продукции, шлаковые шламовые / стальные шлако-никелевые шлакообрабатывающие установки, а также продаются ее продукты более чем в 50 странах и регионах Юго-Восточной Азии, Центральной Азии, Южной Азии, Северной Америки, Южной Америки и Европы.

Slag Vertical Roller Mill

Наши долгосрочные стратегические партнеры: FLSmidth, Arcelormittal, Tata Group, компания Pohang Iron and Steel, Германия CCE, Япония Chiba, Shanghai Baosteel, Voestalpine и ASGT.
